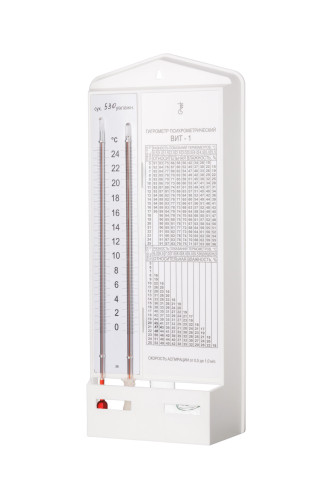

Гигрометр психрометрический ВИТ-1

Гигрометр психрометрический ВИТ-1

Предназначен для измерения относительной влажности воздуха и температуры в складских помещениях, материальных комнатах, медицинских палатах, шелковичных, тепличных, птицеводческих хозяйствах.

Описание гигрометра

На пластмассовом основании закреплены два термометра, температурная шкала, психрометрическая таблица и стеклянный питатель. Термометрическая жидкость - толуол.

Порядок работы гигрометра

В питатель гигрометра заливают дистиллированную воду. Измерение относительной влажности воздуха основано на разнице показаний "сухого" и "увлажненного" термометров. После снятия показаний термометров по психрометрической таблице определяют относительную влажность. Принцип действия гигрометров основан на измерении температуры воздуха двумя термометрами, резервуар одного из которых увлажняется с помощью фитиля, смачиваемого водой. Установившееся показание увлажненного термометра определяется динамическим равновесием между влагой на фитиле и влагой окружающего воздуха. Гигрометр собран на пластмассовом основании, к которому крепятся: два термометра со шкалой, психрометрическая таблица, стеклянный питатель, заполненный водой. В воду питателя опускается один конец фитиля, второй конец которого закрепляется на резервуаре термометра. Гигрометры выпускаются в трех исполнениях и отличаются диапазон измерения температуры "сухого" и "увлажненного" термометров.

Подготовка гигрометра к использованию

Распакуйте гигрометр и убедитесь в соответствии комплектности паспорту.

Снимите питатель с основания.

Заполните питатель дистиллированной водой.

Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла и холода, создающие разницу температур между нижним основным резервуаром и верхним запасным, более ±0,2°С.
Психрометрическая таблица, нанесена на пластине, закрепленной на основании гигрометра, действительна при определенной скорости вертикальных воздушных потоков, обдувающих гигрометр, (скорости аспирации): от 0,5 до 1 м/с. Данный диапазон допустимых значений скорости аспирации указан под таблицей. Психрометрическая таблица для каждого исполнения гигрометров индивидуальна.
Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74 или АСо-3 тип Б ГОСТ 6376-52. Порядок проведения измерений в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.
Измерение относительной влажности гигрометров проводите только при установившихся показаниях термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде - 30 мин.
Важно!

При работе с гигрометром необходимо находиться от него на расстоянии нормальной видимости отметок шкалы и стараться во время снятия показаний не дышать на термометр. При снятии показаний глаз работающего должен находится на уровне горизонтальной, касательной к мениску жидкости, так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
При снятии показаний термометров необходимо вначале быстро отсчитать десятые доли градусов, затем целые градусы.
Определите температуру по "сухому" и "увлажненному" термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте гигрометра. Поправки вводятся путем алгебраического сложения. Если измерение по "сухому" и "увлажненному" термометрам значения температуры находятся между приведенными в паспорте отметками шкалы, значения поправок определяются линейным интерполированием по двум поправкам, относящимся к отметкам, между которыми находятся измеренные по термометрам значения температуры.

Калибровка (поверка)

Контроль метрологических характеристик гигрометров (поверку или калибровку) при выпуске из производства осуществляется предприятием-производителем. В эксплуатации гигрометры подлежат периодической поверке при их примении в сфере государственного метрологического надзора и калибровке при использовании в других сферах. Межповерочный интервал (рекомендуемый межкалибровочный интервал) - 2 года.
Комплектность средства измерений
1. Гигрометр - 1шт.
2. Паспорт - 1 шт.
3. Руководство по эксплуатации - 1 шт.
4. Коробка - 1 шт.
